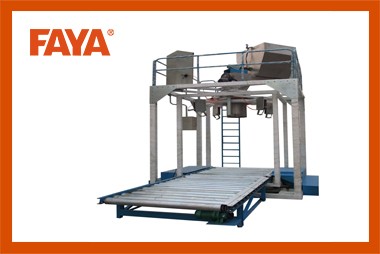

自动定量包装机

更多定制产品咨询 & 产品报价【专线】：13823166698-李经理

本包装机适用于：化工、矿产、建材、食品、医药、盐化工、纳米材料等等行业的小颗粒的100~5000kg的高精度定量灌装！

1、DCS-TJX-DB3型定量吨包装机是由高精度(0.02%)传感器及高分辨率控制仪表构成计量控制系统，精度高，稳定性能好。
2、加料机构采用变频器控制螺旋变速，定量控制加料，包装速度快。
3、包装范围宽，在200～2000kg范围内可调。可适用于大包装袋的包装。
4、参数设定，称量标定简单易懂，操作方便。
5、配有多种通讯接口，可与计算机联网作各种数据处理。

二、设备组成

1、  螺旋加料器

2、  称重内架

3、  外架

4、  气动挂袋、压袋装置。

5、  振动台

6、  电器箱

7、  收尘装置

三、结构原理
1、变速加料机构：由可调速电动机、皮带传动、 螺旋轴、加料嘴组成，加料嘴边有吸尘口，可变速电动机由电气箱控制转速，通过螺旋将物料从料仓加入包装袋。
2、称重架：
称重架与传感器连接，将物料的重量信号传递给电器箱，由电器箱控制整台机器的运行。称重架上的升降气缸勾住包装袋角。
3.电气箱
外部信号及传感器的信号传递给电气箱，电气箱通过编制过的程序，控制加料电机的启动、停止、转速、气缸的升降。

四、工作过程
将吨包装袋套在加料嘴上，将包装袋四角挂在气缸上，按动“允加”按钮，这时压袋气缸开始工作并压住袋口，气缸将包装袋四角撑开，控制器将包装袋重量自动去除，螺旋转动迅速将物料灌装入袋中，振动台开始振动将物料振实，随袋中空气一起溢出的粉尘通过吸尘器由除尘器吸走，待加料快到设定值时，螺旋转速减速慢加，振动停止，到设定值时，加料停止。误差<0.3%。这时压袋气缸松开袋口，气缸将包装袋四角松开，铲车将包装袋送出。
注：以上工作过程为自动加料工作过程。工作过程也可改为手动加料过程，只须将按钮“自动／手动”按钮置于手动档，按下“压袋(提升)”钮，则将袋口压紧，按“手动快加”钮则进行快速加料，待快到设定值时按下“手动慢加”钮则进行缓慢加料，待到设定值时按下“停止”钮，则加料过程结束。

五、主要功能及技术参数

型  号   DCS-1000

包装形式  吨袋式

加料范围  500――2500kg

包装速度  加料开始至加料结束2――3分钟／袋

包装精度   静态精度0.03%FA.OIMLⅢ级    动态精度0.1%

气    源   0.4～0.6MPa,  耗量2M3/h

电    源   AC380V

总 功 率   5.5.kw

真空吸尘   真空度100～120mmHg  吸尘流量10～12M3/分钟

外型尺寸(长×宽×高)   5600x2600x2800

六、执行标准

化工行业《电子自动定量包装机标准》HG/T3130-1998

七、材料及外观及涂饰

材料为碳钢。外表为浅色油漆

八、随机交付的资料清单

产品说明书  1份

产品使用维护说明书  1份（内含产品安装、操作、维护详细说明）

三菱变频器使用维护说明书  1份

合格证  1份

九、有关设备质量保证的承诺

一年内免费维修。终生维修

十、设备安装调试及技术交接

生产现场只要场地平整，机器可随意摆放移动。无须作基础。包装机自动化智能化程度高，只要看懂说明书即会操作，调试包装机。技术交接较简单。

十一、设备主件

计量控制系统：（主要元器件为欧姆龙产品）

传感器：中外资企业生产

变频器：日本三菱

接触器：正泰集团

十二、配套产品

1、除尘器

2、空压机
